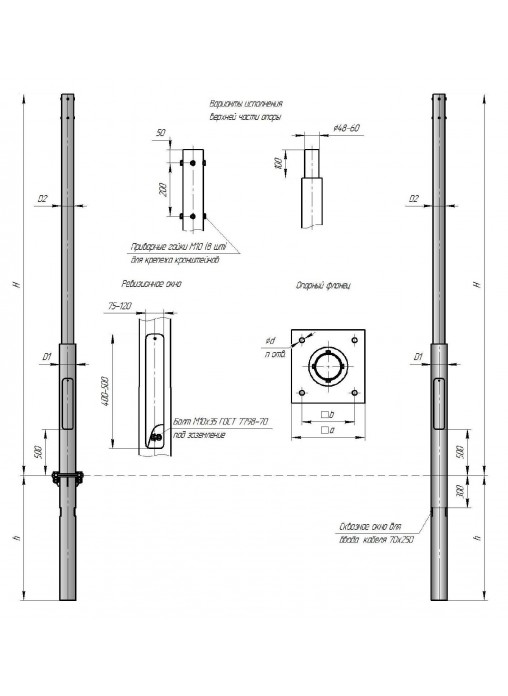

PD ОТФ - опоры несиловые трубчатые фланцевые
| Наличие: | есть в наличии |
| Модель: | PD ОТФ |
Описание
|
Наименование опоры |
Н, мм |
Dв, мм |
Dн, мм |
d*, мм |
Размер фланца а/b/n/d |
|
PD ОТФ-3Ф-ц |
3000 |
76 |
108 |
М12 |
180/140/4/15 |
|
PD ОТФ-3,5Ф-ц |
3500 |
76 |
108 |
М12 |
180/140/4/15 |
|
PD ОТФ-4Ф-ц |
4000 |
76 |
108 |
М12 |
180/140/4/15 |
|
PD ОТФ-4,5Ф-ц |
4500 |
76 |
108 |
М12 |
180/140/4/15 |
|
PD ОТФ-5Ф-ц |
5000 |
76 |
108 |
М16 |
190/140/4/19 |
|
PD ОТФ-6Ф-ц |
6000 |
76 |
108 |
М16 |
190/140/4/19 |
|
PD ОТФ-7Ф-ц |
7000 |
133 |
159 |
М20 |
250/180/4/24 |
|
PD ОТФ-8Ф-ц |
8000 |
133 |
159 |
М20 |
250/180/4/24 |
|
PD ОТФ-9Ф-ц |
9000 |
133 |
159 |
М20 |
250/180/4/24 |
|
PD ОТФ-10Ф-ц |
10000 |
133 |
159 |
М20 |
250/180/4/24 |
|
PD ОТФ-11Ф-ц |
11000 |
133 |
159 |
М24 |
280/200/4/28 |
|
PD ОТФ-12Ф-ц |
12000 |
133 |
159 |
М24 |
280/200/4/28 |
Примечание:
Н-высота надземной части опоры;
Dв-диаметр в верхней части опоры;
Dн-диаметр в нижней части опоры;
d*-диаметр резьбы крепежных элементов
a/b/n/d-размер фланца (мм)/диаметр по центрам отверстий фланца (мм)/кол-во отверстий/диаметр отверстий (мм).
