PD ОКТФ - опоры контактной сети трубчатые фланцевые
| Наличие: | есть в наличии |
| Модель: | PD ОКТФ |
Описание

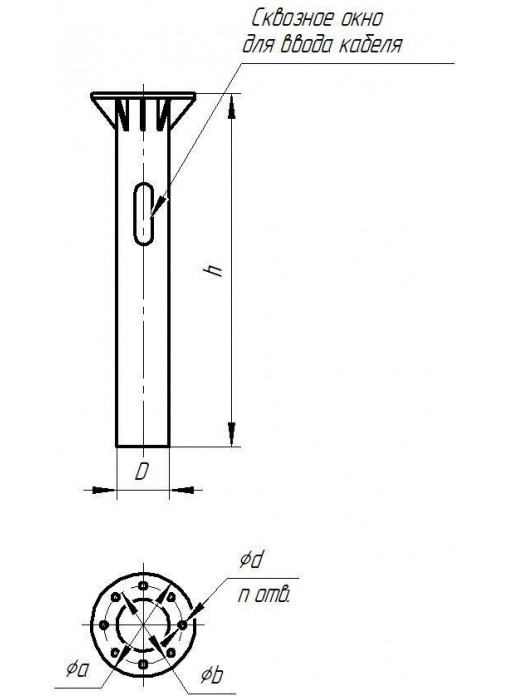

По умолчанию данные опоры используются исключительно под воздушный подвод кабеля. Боковой лючок в нижней части опоры в основании опор отсутствует. Наличие бокового лючка и иных окон (отверстий) в конструкции опоры оговаривается дополнительно.
|
Наименование опоры |
Н, мм |
Dв, мм |
Dн, мм |
d*, мм |
Размер фланца а/b/n/d |
Р, кг |
|
PD ОКТФ-9Ф-700-ц |
9000 |
219 |
273 |
М30 |
480/380/12/36 |
700 |
|
PD ОКТФ-9Ф-1000-ц |
9000 |
219 |
325 |
М30 |
540/440/12/36 |
1000 |
|
PD ОКТФ-9Ф-1300-ц |
9000 |
273 |
377 |
М36 |
580/470/12/42 |
1300 |
|
PD ОКТФ-9Ф-1500-ц |
9000 |
325 |
426 |
М36 |
650/540/12/42 |
1500 |
|
PD ОКТФ-9Ф-1800-ц |
9000 |
325 |
426 |
М36 |
690/560/12/42 |
1800 |
|
PD ОКТФ-11Ф-1000-ц |
11000 |
325 |
426 |
М30 |
650/550/10/36 |
1000 |
|
PD ОКТФ-11Ф-1800-ц |
11000 |
325 |
426 |
М36 |
660/550/10/42 |
1800 |
Примечание:
Н-высота надземной части опоры;
Dв-диаметр в верхней части опоры;
Dн-диаметр в нижней части опоры;
d*-диаметр резьбы крепежных элементов
Р- допустимая боковая статистическая нагрузка в верхней точке опоры;
a/b/n/d-размер фланца (мм)/диаметр по центрам отверстий фланца (мм)/кол-во отверстий/диаметр отверстий (мм).
