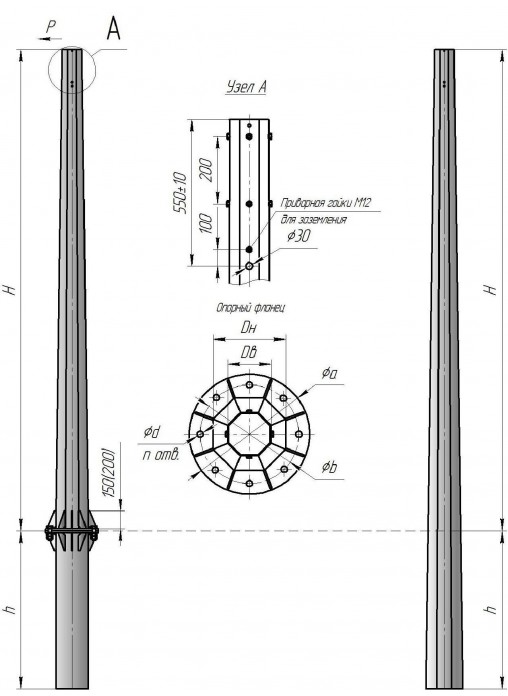

PD ОКГП - опоры контактной сети граненые
| Наличие: | есть в наличии |
| Модель: | PD ОКГП |
Описание
По умолчанию данные опоры используются исключительно под воздушный подвод кабеля. Боковой лючок в нижней части опоры в основании опор отсутствует. Наличие бокового лючка и иных окон (отверстий) в конструкции опор оговаривается дополнительно.
|
Наименование опоры |
Н, мм |
h, мм |
Dв, мм |
Dн, мм |
t, мм |
|
PD ОКГП-8/10П-700-ц |
8000 |
2000 |
220 |
310 |
6 |
|
PD ОКГП-8/10П-1000-ц |
8000 |
2000 |
220 |
370 |
6 |
|
PD ОКГП-8/10П-1300-ц |
8000 |
2000 |
220 |
420 |
6 |
|
PD ОКГП-8/10П-1500-ц |
8000 |
2000 |
220 |
460 |
6 |
|
PD ОКГП-8/10П-2000-ц |
8000 |
2000 |
220 |
480 |
6 |
|
PD ОКГП-8/10П-2500-ц |
8000 |
2000 |
290 |
470 |
7 |
|
PD ОКГП-9/11П-700-ц |
9000 |
2000 |
220 |
340 |
6 |
|
PD ОКГП-9/11П-1000-ц |
9000 |
2000 |
220 |
420 |
6 |
|
PD ОКГП-9/11П-1300-ц |
9000 |
2000 |
290 |
410 |
6 |
|
PD ОКГП-9/11П-1500-ц |
9000 |
2000 |
290 |
460 |
6 |
|
PD ОКГП-9/11П-2000-ц |
9000 |
2000 |
290 |
510 |
6 |
|
PD ОКГП-9/11П-2500-ц |
9000 |
2000 |
290 |
410 |
8 |
|
PD ОКГП-10/12П-700-ц |
10000 |
2000 |
220 |
380 |
6 |
|
PD ОКГП-10/12П-1000-ц |
10000 |
2000 |
220 |
450 |
6 |
|
PD ОКГП-10/12П-1300-ц |
10000 |
2000 |
290 |
460 |
6 |
|
PD ОКГП-10/12П-1500-ц |
10000 |
2000 |
290 |
480 |
6 |
|
PD ОКГП-10/12П-2000-ц |
10000 |
2000 |
290 |
480 |
8 |
|
PD ОКГП-10/12П-2500-ц |
10000 |
2000 |
290 |
480 |
10 |
Примечание:
Н-высота надземной части опоры;
h-высота подземной части опоры;
Dн-диаметр в нижней части опоры;
Dв-диаметр в верхней части опоры;
Кол-во граней:
Dн < 240 мм – 8 граней;
Dн > 240 до 320 мм – 12 граней;
Dн > 320 мм – 16 граней.
