PD ОКГФ - опоры контактной сети граненые фланцевые
| Наличие: | есть в наличии |
| Модель: | PD ОКГФ |
Описание
По умолчанию данные опоры используются исключительно под воздушный подвод кабеля. Боковой лючок в нижней части опоры в основании опор отсутствует. Наличие бокового лючка и иных окон (отверстий) в конструкции опор оговаривается дополнительно.
|
Наименование опоры |
Н, мм |
Dв, мм |
Dн, мм |
d*, мм |
t, мм |
Размер фланца, а/b/n/d |
Р, кг |
|
PD ОКГФ-8Ф-700-ц |
8000 |
220 |
290 |
М30 |
6 |
500/380/8/36 |
700 |
|
PD ОКГФ-8Ф-1000-ц |
8000 |
220 |
340 |
М36 |
6 |
600/460/6/42 |
1000 |
|
PD ОКГФ-8Ф-1300-ц |
8000 |
220 |
380 |
М36 |
6 |
620/500/8/42 |
1300 |
|
PD ОКГФ-8Ф-1500-ц |
8000 |
220 |
410 |
М36 |
6 |
680/540/8/42 |
1500 |
|
PD ОКГФ-8Ф-2000-ц |
8000 |
290 |
440 |
М36 |
6 |
700/560/10/42 |
2000 |
|
PD ОКГФ-8Ф-2500-ц |
8000 |
290 |
430 |
М36 |
7 |
700/560/10/42 |
2500 |
|
PD ОКГФ-9Ф-700-ц |
9000 |
220 |
320 |
М30 |
6 |
520/420/8/36 |
700 |
|
PD ОКГФ-9Ф-1000-ц |
9000 |
220 |
380 |
М30 |
6 |
580/480/8/36 |
1000 |
|
PD ОКГФ-9Ф-1300-ц |
9000 |
290 |
390 |
М36 |
6 |
620/500/8/42 |
1300 |
|
PD ОКГФ-9Ф-1500-ц |
9000 |
290 |
430 |
М36 |
6 |
680/540/8/42 |
1500 |
|
PD ОКГФ-9Ф-2000-ц |
9000 |
290 |
470 |
М36 |
6 |
720/580/10/42 |
2000 |
|
PD ОКГФ-9Ф-2500-ц |
9000 |
290 |
450 |
М42 |
8 |
720/580/10/48 |
2500 |
|
PD ОКГФ-10Ф-700-ц |
10000 |
220 |
350 |
М30 |
6 |
550/450/8/36 |
700 |
|
PD ОКГФ-10Ф-1000-ц |
10000 |
220 |
410 |
М36 |
6 |
640/520/8/42 |
1000 |
|
PD ОКГФ-10Ф-1300-ц |
10000 |
290 |
430 |
М36 |
6 |
660/540/8/42 |
1300 |
|
PD ОКГФ-10Ф-1500-ц |
10000 |
290 |
450 |
М36 |
6 |
720/560/8/42 |
1500 |
|
PD ОКГФ-10Ф-2000-ц |
10000 |
290 |
450 |
М42 |
8 |
720/580/10/48 |
2000 |
|
PD ОКГФ-10Ф-2500-ц |
10000 |
290 |
450 |
М42 |
10 |
740/600/12/48 |
2500 |
|
PD ОКГФ-11Ф-700-ц |
11000 |
220 |
380 |
М30 |
6 |
580/480/8/36 |
700 |
|
PD ОКГФ-11Ф-1000-ц |
11000 |
290 |
410 |
М36 |
6 |
680/540/8/42 |
1000 |
|
PD ОКГФ-11Ф-1300-ц |
11000 |
290 |
460 |
М36 |
6 |
700/580/10/42 |
1300 |
|
PD ОКГФ-11Ф-1500-ц |
11000 |
290 |
490 |
М42 |
6 |
780/630/6/48 |
1500 |
|
PD ОКГФ-11Ф-2000-ц |
11000 |
290 |
490 |
М42 |
8 |
760/620/10/48 |
2000 |
|
PD ОКГФ-11Ф-2500-ц |
11000 |
290 |
490 |
М42 |
10 |
780/640/12/48 |
2500 |
|
PD ОКГФ-12Ф-700-ц |
12000 |
220 |
410 |
М36 |
6 |
600/500/10/42 |
700 |
|
PD ОКГФ-12Ф-1000-ц |
12000 |
220 |
390 |
М36 |
10 |
620/500/8/42 |
1000 |
|
PD ОКГФ-12Ф-1300-ц |
12000 |
290 |
500 |
М42 |
6 |
750/630/6/48 |
1300 |
|
PD ОКГФ-12Ф-1500-ц |
12000 |
290 |
500 |
М42 |
6 |
750/630/6/48 |
1500 |
|
PD ОКГФ-12Ф-2000-ц |
12000 |
290 |
530 |
М42 |
8 |
800/660/10/48 |
2000 |
|
PD ОКГФ-12Ф-2500-ц |
12000 |
290 |
530 |
М42 |
10 |
800/660/12/48 |
2500 |

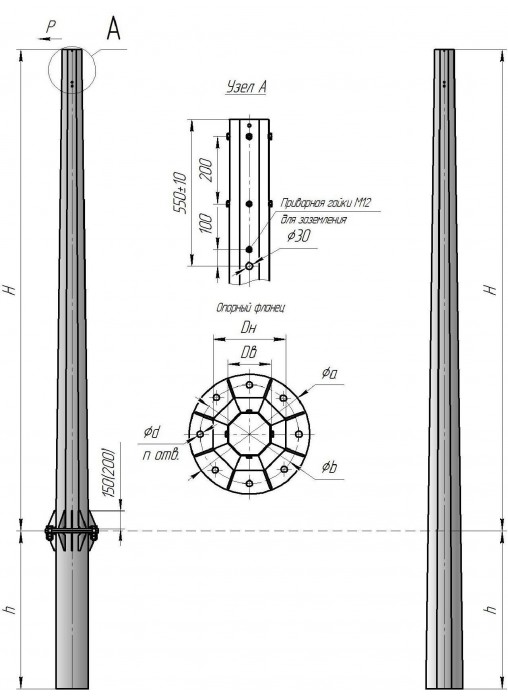

Примечание:
Н-высота надземной части опоры;
Dв-диаметр в верхней части опоры;
Dн-диаметр в нижней части опоры;
d*-диаметр резьбы крепежных элементов t- толщина стенки;
Р- допустимая боковая статистическая нагрузка в верхней точке опоры;
a/b/n/d-размер фланца (мм)/диаметр по центрам отверстий фланца (мм)/кол-во отверстий /диаметр отверстий (мм);
Кол-во граней: Dн <240 мм – 8 граней; Dн> 240 до 320 мм – 12 граней; Dн> 320 мм – 16 граней.
