PD ОКФ - опоры несиловые круглоконические фланцевые
| Наличие: | есть в наличии |
| Модель: | PD ОКФ |
Описание

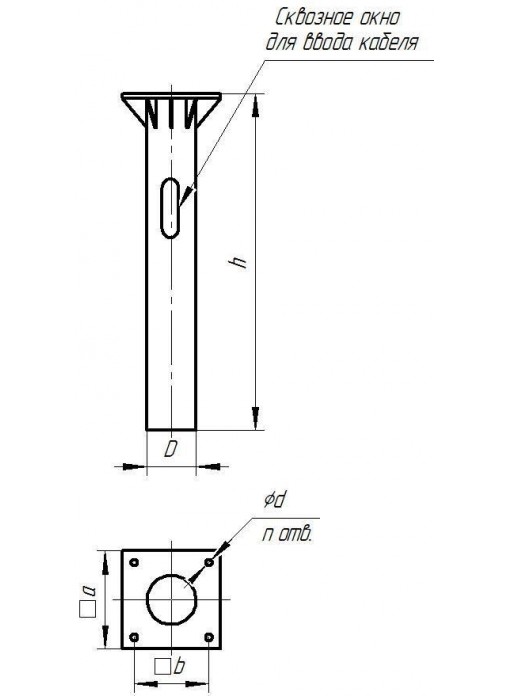

Опора круглая коническая применяется для наружного освещения открытых территорий. Высота опоры от 3м до 12м. Толщина стенки опоры колеблется от 3-5мм в зависимости от эксплуатационных нагрузок. Верхний диаметр, как правило, 60мм нижний диаметр опоры зависит от высоты и эксплуатационных нагрузок, для проектных организаций предоставляем широкий выбор характеристик. Горячеоцинкованная или другой тип антикоррозионного покрытия на выбор заказчика. Монтаж опоры осуществляется на заранее подготовленный фундамент. К опоре можно подобрать кронштейны/оголовники для монтажа осветительных приборов (различные светильники и прожекторы). Возможно индивидуальное изготовление опор.
|
Наименование опоры |
Н, мм |
Dв, мм |
Dн, мм |
t, мм |
d*, мм |
Размер фланца, а/b/n/d |
|
PD ОКФ3-60-ц |
3000 |
60 |
90 |
4 |
М16 |
190/140/4/19 |
|
PD ОКФ4-60-ц |
4000 |
60 |
100 |
4 |
М16 |
190/140/4/19 |
|
PD ОКФ5-60-ц |
5000 |
60 |
110 |
4 |
М16 |
220/150/4/19 |
|
PD ОКФ6-75-ц |
6000 |
75 |
135 |
4 |
М16 |
220/150/4/19 |
|
PD ОКФ7-75-ц |
7000 |
75 |
145 |
4 |
М20 |
220/150/4/24 |
|
PD ОКФ8-75-ц |
8000 |
75 |
155 |
4 |
М20 |
250/180/4/24 |
|
PD ОКФ9-75-ц |
9000 |
75 |
165 |
4 |
М20 |
250/180/4/24 |
|
PD ОКФ10-75-ц |
10000 |
75 |
175 |
4 |
М20 |
250/180/4/24 |
|
PD ОКФ11-75-ц |
11000 |
75 |
185 |
4 |
М24 |
280/200/4/28 |
|
PD ОКФ12-75-ц |
12000 |
75 |
195 |
4 |
М24 |
280/200/4/28 |

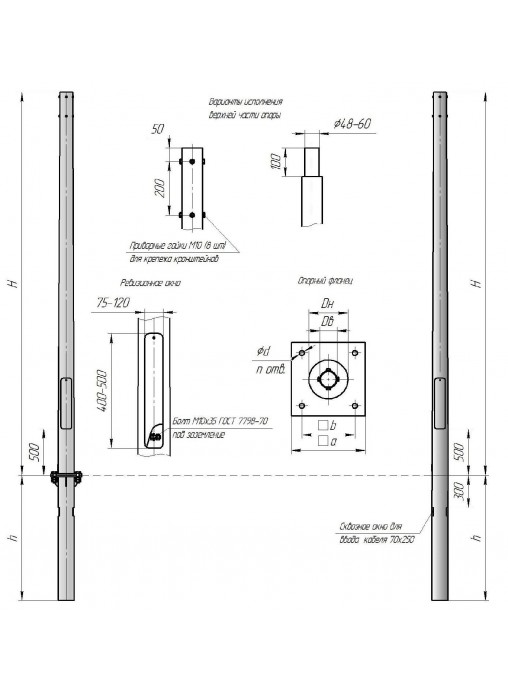

Примечание:
Н-высота надземной части опоры;
Dв-диаметр в верхней части опоры;
t-толщина стенки опоры;
Dн-диаметр в нижней части опоры;
d*-диаметр резьбы крепежных элементов;
a/b/n/d - размер фланца (мм)/диаметр по центрам отверстий фланца (мм)/кол-во отверстий/диаметр отверстий (мм).
