PD ОГКФ - опоры несиловые граненые фланцевые
| Наличие: | есть в наличии |
| Модель: | PD ОГКФ |
Описание
Опора граненая/ многранная коническая применяется для наружного освещения открытых территорий. Высота опоры от 3м до 16м. Толщина стенки опоры колеблется от 3-6мм в зависимости от эксплуатационных нагрузок. Верхний диаметр в стандартном варианте 60мм, а нижний диаметр опоры зависит от высоты и эксплуатационных нагрузок, для проектных организаций предоставляем широкий выбор характеристик. Горячеоцинкованная или другой тип антикоррозионного покрытия на выбор заказчика. Монтаж опоры осуществляется на заранее подготовленный фундамент. К опоре можно подобрать кронштейны/оголовники для монтажа осветительных приборов (различные светильники и прожекторы). Возможно индивидуальное изготовление опор.
|
Наименование |
Н, мм |
Dв, мм |
Dн, мм |
t, |
d*, мм |

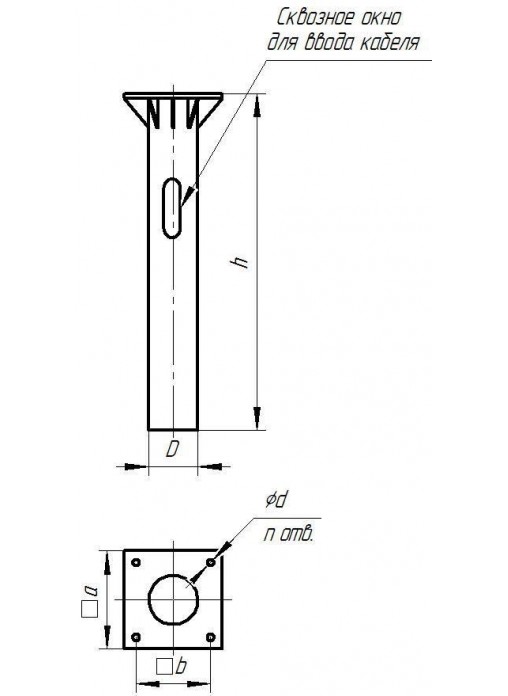

Размер фланца а/b/n/d |
|
PD ОГКФ-3Ф-60-ц |
3000 |
60 |
96 |
4 |
М16 |
190/140/4/19 |
|
PD ОГКФ-4Ф-60-ц |
4000 |
60 |
108 |
4 |
М16 |
190/140/4/19 |
|
PD ОГКФ-5Ф-60-ц |
5000 |
60 |
120 |
4 |
М16 |
190/140/4/19 |
|
PD ОГКФ-6Ф-60-ц |
6000 |
60 |
126 |
4 |
М16 |
190/140/4/19 |
|
PD ОГКФ-7Ф-60-ц |
7000 |
60 |
137 |
4 |
М20 |
250/180/4/24 |
|
PD ОГКФ-8Ф-75-ц |
8000 |
75 |
155 |
4 |
М20 |
250/180/4/24 |
|
PD ОГКФ-9Ф-75-ц |
9000 |
75 |
165 |
4 |
М20 |
250/180/4/24 |
|
PD ОГКФ-10Ф-75-ц |
10000 |
75 |
175 |
4 |
М20 |
250/180/4/24 |
|
PD ОГКФ-10Ф-100-ц |
10000 |
100 |
200 |
4 |
М20 |
250/180/4/24 |
|
PD ОГКФ-11Ф-75-ц |
11000 |
75 |
185 |
4 |
М24 |
280/200/4/28 |
|
PD ОГКФ-12Ф-75-ц |
12000 |
75 |
195 |
4 |
М24 |
280/200/4/28 |
|
PD ОГКФ-12Ф-100-ц |
12000 |
100 |
220 |
4 |
М24 |
280/200/4/28 |
|
PD ОГКФ-14Ф-100-ц |
14000 |
100 |
254 |
4 |
М24 |
330/250/4/28 |
|
PD ОГКФ-16Ф-100-ц |
16000 |
100 |
276 |
4 |
М30 |
330/250/4/36 |
Примечание:
Н - высота надземной части опоры;
Dв - диаметр в верхней части опоры;
t - толщина стенки опоры;
Dн - диаметр в нижней части опоры;
d* - диаметр резьбы крепежных элементов;
a/b/n/d - размер фланца (мм)/диаметр по центрам отверстий фланца (мм)/кол-во отверстий/диаметр отверстий (мм);
При формировании оболочки кол-во граней для данного типа опор - 8.
